Détecteur hyperfréquence CCT carré, 9.84 ft

Name: Détecteur hyperfréquence CCT carré, 9.84 ft
Brand: HSE
SKU: HSE-SCM3L-5

HSE-SCM3L-5 · HSE-BSCM3L-5

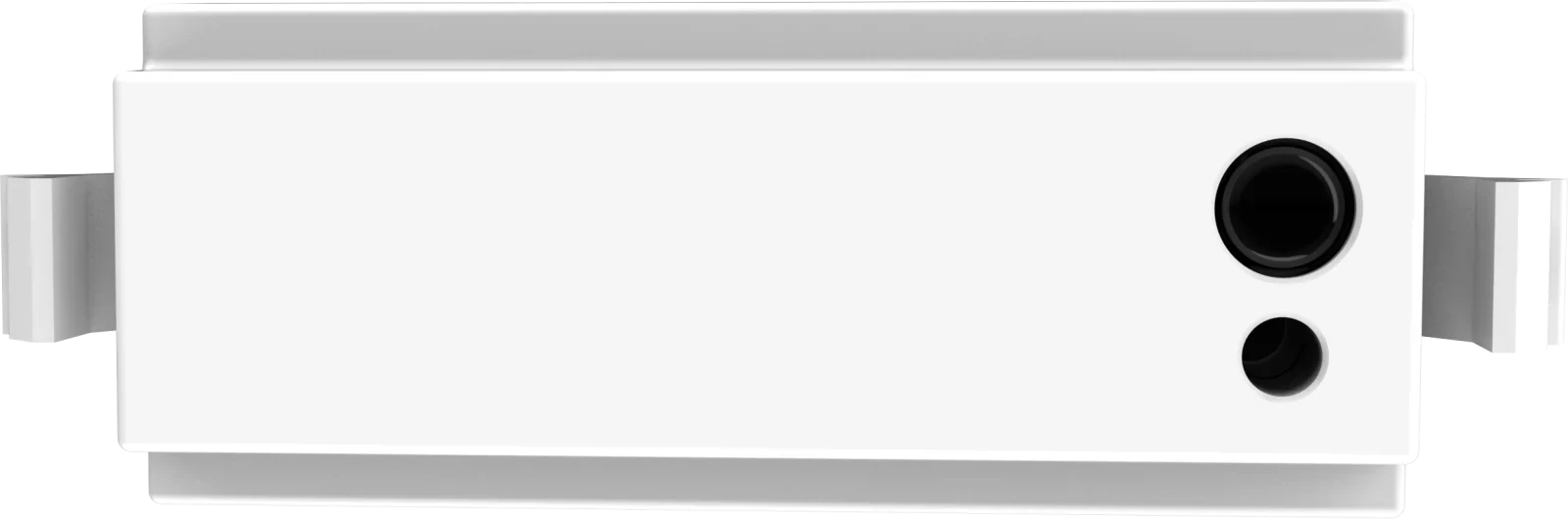

Détecteur hyperfréquence carré compact avec cellule photoélectrique intégrée pour drivers LED 0–10 V dim-to-off, en version Bluetooth (application HSE WISE) et standard (télécommande ou commutateur manuel).

Bluetooth ou télécommandeCCTBluetooth (HSE WISE)TélécommandeCommutateur DIP

Demander un devis Commander des échantillons

Centre de service aux États-Unis, Houston TX Assistance téléphonique sous 24 h Intervention sur site sous 72 h

10–15 V DCEntrée

≤ 3 m (9.84 ft)Hauteur max.

Rayon 2–4 m (6.56–13.12 ft)Portée de détection

0–10 VGradation

Points forts.

Détection de présence hyperfréquence associée à une cellule photoélectrique intégrée, pour drivers LED 0–10 V dim-to-off.
Peut être alimenté par le driver LED (entrée 10–15 V DC), ce qui réduit les coûts OEM.
La cellule photoélectrique peut allumer et éteindre l'éclairage du crépuscule à l'aube, de sorte que l'éclairage reste allumé toute la nuit même sans mouvement.
La version Bluetooth se configure dans l'application HSE WISE ; la CCT peut être réglée dans l'application en association avec le contrôleur HSE-C2.
La version standard se règle avec la télécommande HD06R (vendue séparément) ou les commutateurs manuels.
Montage au plafond 360° (montage mural ≤ 120°), hauteur de montage jusqu'à 3 m (9.84 ft).

Caractéristiques techniques.

HSE-SCM3L-5 · HSE-BSCM3L-5

Caractéristiques électriques

Tension d'entrée: 10–15 V DC
Courant d'entrée: < 30 mA (standard) · < 50 mA (Bluetooth)
Puissance en veille: < 0.5 W à 10 V DC
Méthode de commande: 0–10 V

Détection

Type de détecteur: Hyperfréquence
Puissance hyperfréquence: < 0.3 mW
Angle de détection: Sans vitre de protection : montage au plafond 360°, montage mural ≤ 120°
Hauteur de montage max.: ≤ 3 m (9.84 ft)
Portée de détection: Rayon 2–4 m (6.56–13.12 ft)

Réglages — version standard

Appareil de commande: Télécommande HD06R (vendue séparément) et commutateurs manuels
Zone de détection: Télécommande : 25 % / 50 % / 75 % / 100 %
Temporisation: Télécommande : 5 s / 30 s / 1 min / 3 min / 5 min / 10 min / 20 min / 30 min · Manuel : 5 s / 30 s / 1 min / 10 min
Seuil de lumière du jour: Télécommande : Désactivé / 2 lux (0–8) / 10 lux (5–15) / 30 lux (15–45) / 50 lux (25–75) / 80 lux (40–120) / 120 lux (60–180) · Manuel : Désactivé / 50 lux
Durée de veille: Télécommande : 0 s / 10 s / 30 s / 1 min / 5 min / 10 min / 30 min / +∞ · Manuel : 0 s / 1 min
Niveau de gradation en veille: Télécommande : 10 % / 20 % / 30 % / 50 % · Manuel : 10 % / 20 %

Version Bluetooth

Commande: Application HSE WISE
Radiofréquence: 2.4 GHz (2402–2480 MHz)
Version Bluetooth: 5.2
Zone de détection: Élevée / Moyenne / Faible
Gradation max.: 1 %–100 %, réglable en continu
Temporisation: 5 s / 30 s / 1–120 min (plage de réglage 1 min)
Niveau de gradation en veille: 1 %–100 % (plage de réglage 1 %)
Durée de veille: 0 s / 5 s / 30 s / 1–120 min (plage de réglage 1 min) / ∞
Seuil de lumière du jour: Désactivé / 50–2000 lux (plage de réglage 50 lux)
Réglage de la CCT: Réglable dans l'application HSE WISE en association avec le contrôleur HSE-C2

Environnement

Température de fonctionnement: −35 °C à +70 °C
Indice IP: IP20

Caractéristiques mécaniques

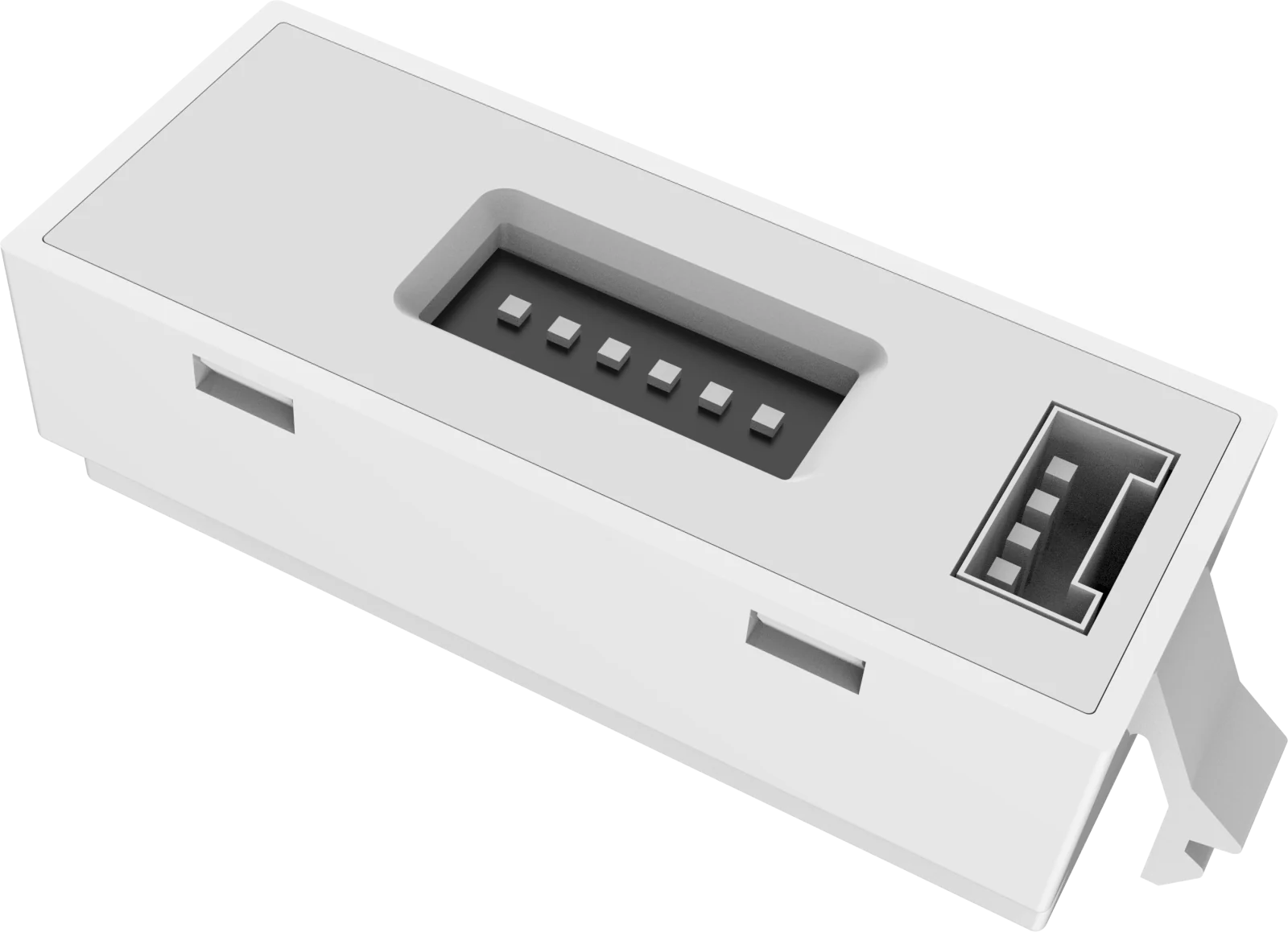

Connexion: Connecteur 4 broches vers le driver LED : CCT, GND, 12V+, Dim+

Conformité

Marquages: cURus Recognized E529048 · FCC · CE · RoHS · IP20

Modèles et commande

Modèle	Valeur nominale / option	Remarques / dimensions
HSE-SCM3L-5	Standard · télécommande HD06R ou commutateurs manuels	Longueur 2.28″ (57.9 mm)
HSE-BSCM3L-5	Bluetooth · HSE WISE app	Longueur 2.28″ (57.9 mm)
